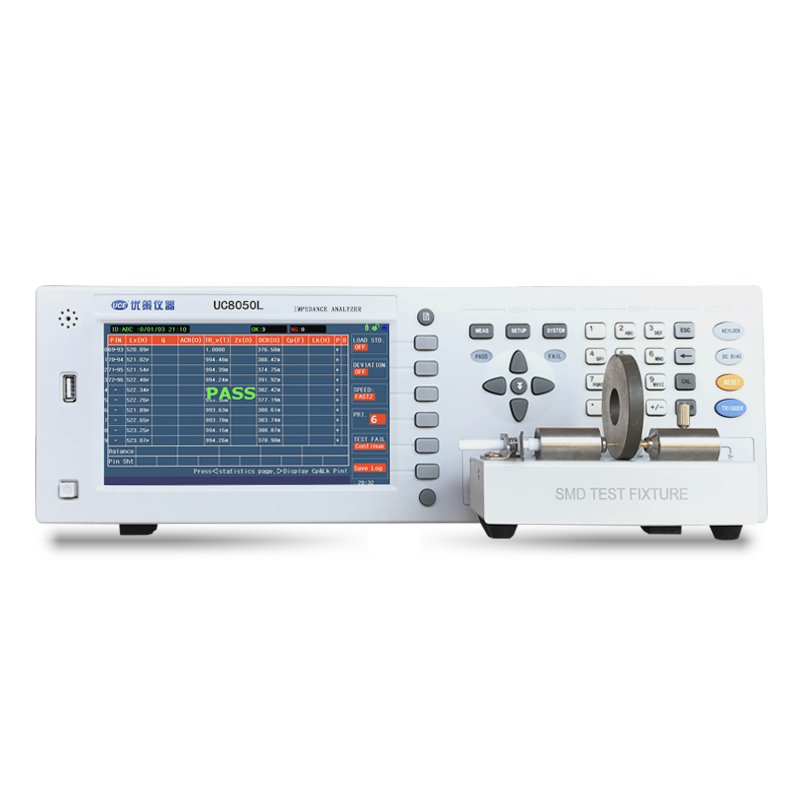

UC8001L/02L/05L/10L/20L/50L 壓電陶瓷阻抗分析儀

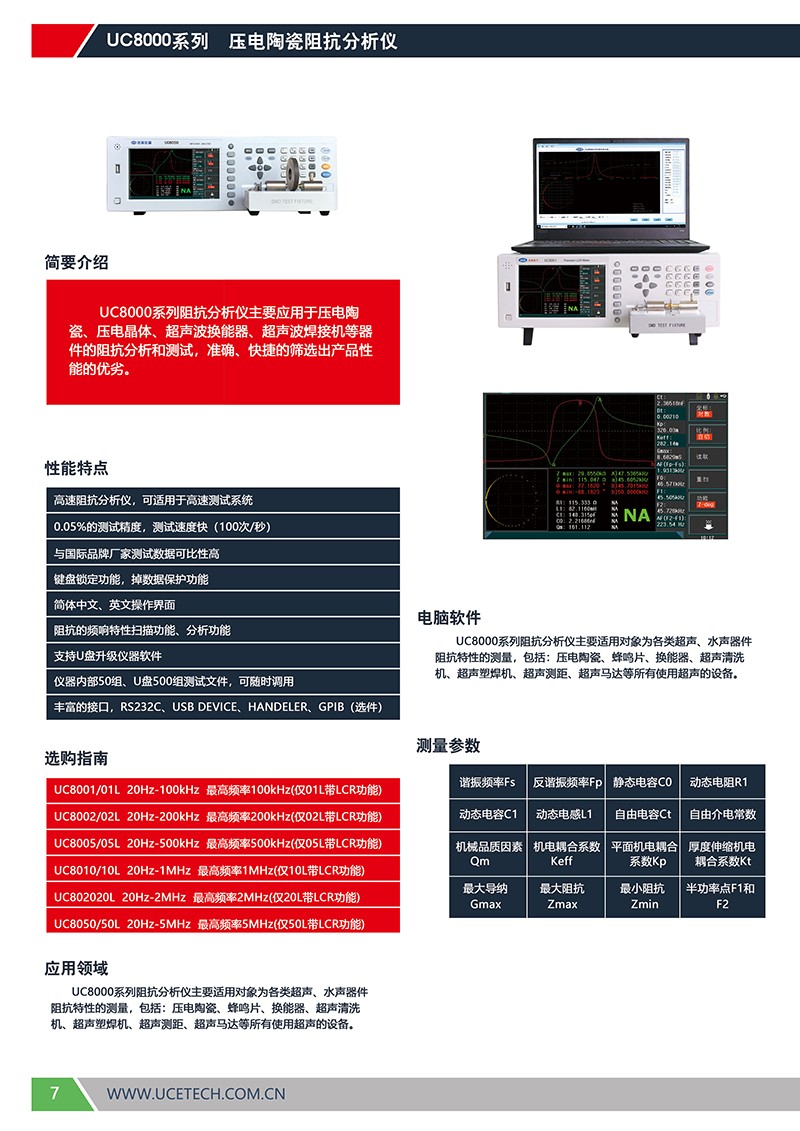

UC8000系列阻抗分析儀主要應用于壓電陶瓷、壓電晶體、超聲波換能器、超聲波焊接機等器件的阻抗分析和測試,準確、快捷的篩選出產品性能的優劣。

?

產品型錄


諧振頻率Fs反諧振頻率Fp靜態電容C0動態電阻R1
動態電容C1動態電感L1自由電容Ct自由介電常數
機械品質因素Qm機電耦合系數Keff平面機電耦合系數Kp厚度伸縮機電耦合系數Kt
zui大導納Gmaxzui大阻抗Zmaxzui小阻抗Zmin半功率點F1和F2

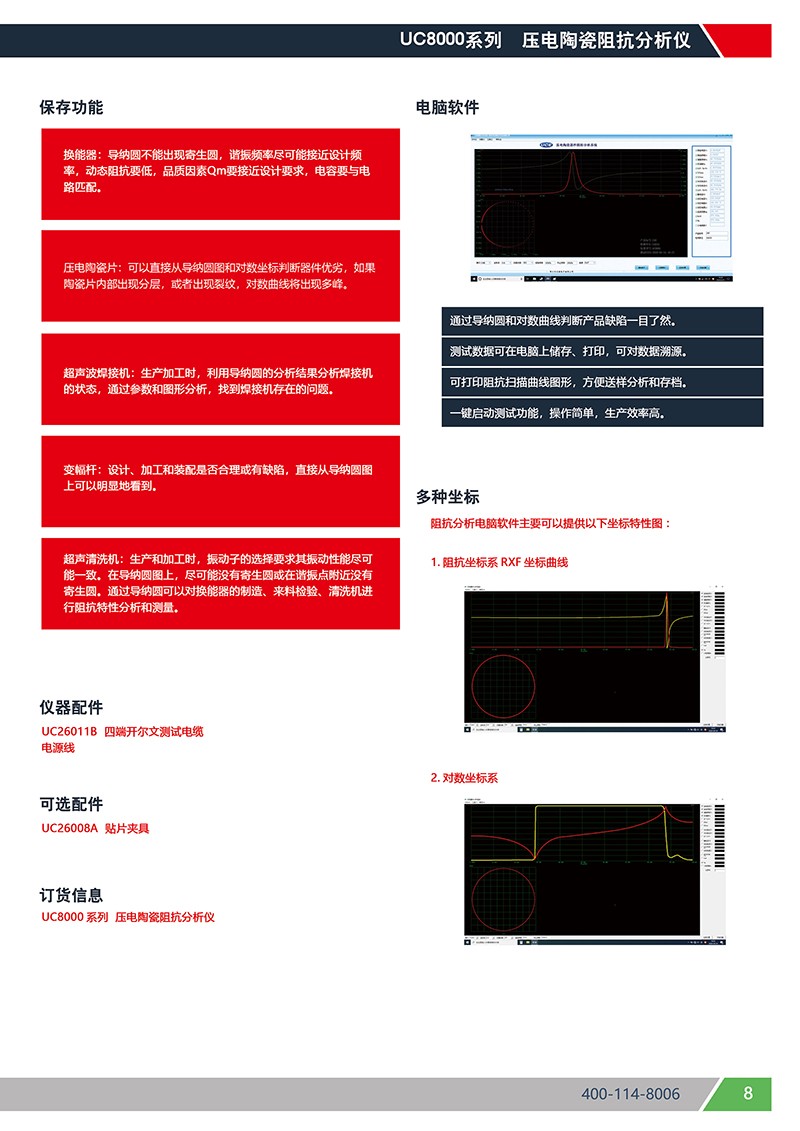

換能器
導納圓不能出現寄生圓,諧振頻率盡可能接近設計頻率,動態阻抗要低,品質因素Qm要接近設計要求,電容要與電路匹配。
壓電陶瓷片
可以直接從導納圓圖和對數坐標判斷器件優劣,如果陶瓷片內部出現分層,或者出現裂紋,對數曲線將出現多峰。
超聲波焊接機
生產加工時,利用導納圓的分析結果分析焊接機的狀態,通過參數和圖形分析,找到焊接機的狀態,通過參數和圖形分析,找到焊接機存在的問題。
變幅桿
設計、加工和裝配是否合理或有缺陷,直接從導納圓圖上可以明顯地看到。
超聲清洗機
生產和加工時,振動子的選擇要求其振動性能盡可能一致。在導納圓圖上,盡肯能沒有寄生圓或在諧振點附近沒有寄生圓。通過導納圓可以對換能器的制造、來料檢驗、清洗機進行阻抗特性分析和測量。


性能特點

高速阻抗分析儀,可適用于高速測試系統

0.05%的測試精度,測試速度快(100次/秒)

與國際品牌廠家測試數據可比性高

鍵盤鎖定功能,掉數據保護功能

簡體中文、英文操作界面

阻抗的頻響特性?huà)呙韫δ、分析功?/p>

支持U盤升級儀器軟件

儀器內部50組、U盤500組測試文件,可隨時調用

豐富的接口,RS232、USB DEVICE、HANDLER、GPIB(選件)

訂貨信息

UC8001L 20Hz-100kHz 帶LCR功能

UC8002L 20Hz-200kHz 帶LCR功能

UC8005L 20Hz-500kHz 帶LCR功能

UC8010L 20Hz-1MHz 帶LCR功能

UC8020L 20Hz-2MHz 帶LCR功能

UC8050L 20Hz-5MHz 帶LCR功能

儀器配件

UC26011B 四端開爾文測試電纜

UC26008A 貼片夾具
