產品中心

堅持科技為先,質量為重,
客戶為本的理念,做中國好儀器

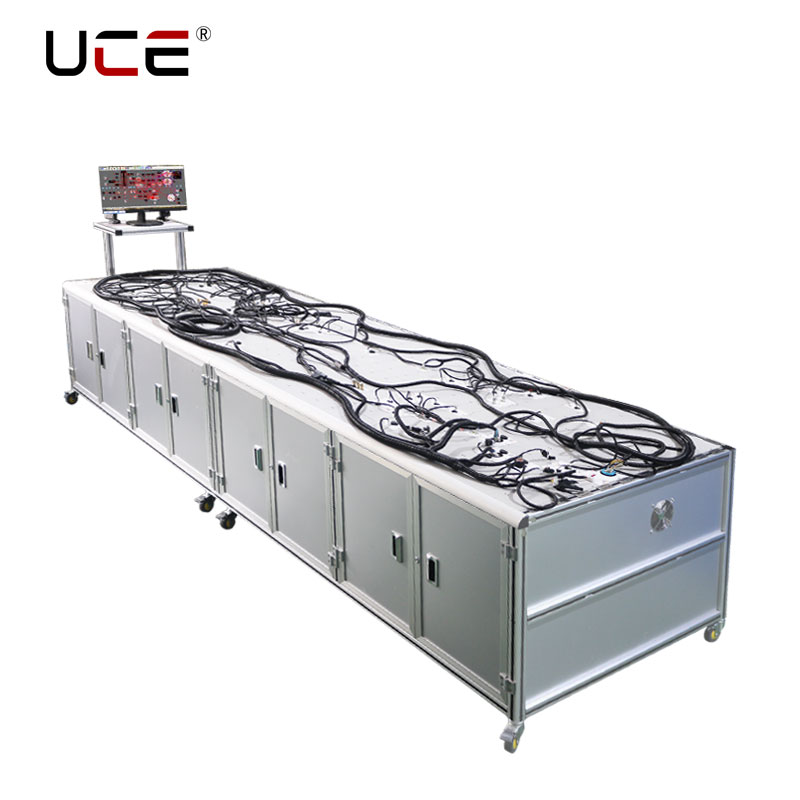

線束導通測試臺

線束導通檢測臺廣泛應用于各種線束的導通、短路、斷路、錯位檢測,鎖片存在、到位檢測,氣密性檢測,端子垂直度檢測,電阻、二極管有無錯裝、漏裝檢測,繼電器盒檢測等。

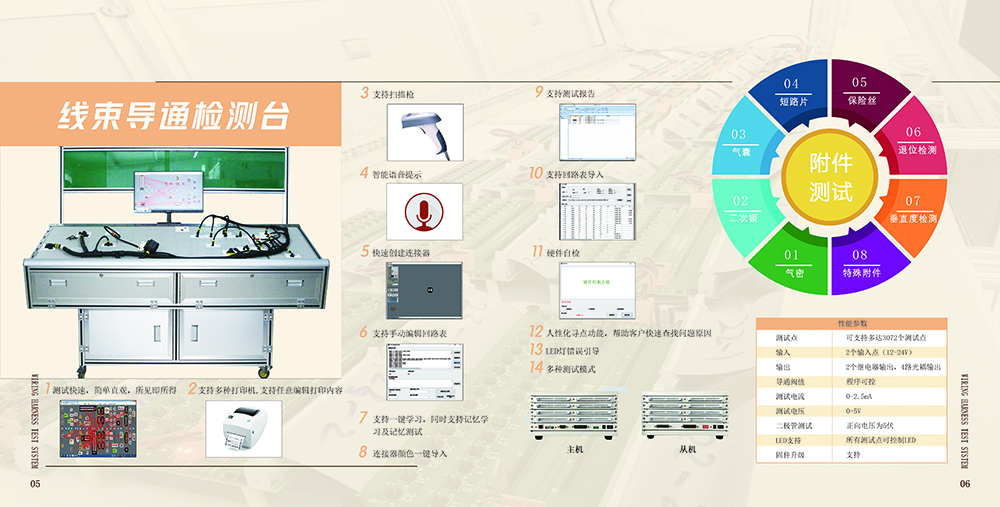

產品型錄

    5,6

性能參數
測試點可支持多達3072個測試點
輸入2個輸入點(12-24V)
輸出2個繼電器輸出,4路光耦輸出
導通閥值程序可控
測試電流0-2.5mA
測試電壓0-5V
二極管測試正向電壓為5V
LED支持所有測試點可控制LED
固件升級支持


性能特點

功能介紹:本系統主要用于檢測線束中的斷路、短路、錯位,以及護套的氣密性二次鎖的存在與到位,以及氣囊件的功能檢測,同時可以測試線上電阻二極管等附件。主要應用于汽車線束檢測、飛機控制系統、動車控制系統,以及家電行業冰箱洗衣機。

對比其他產品的優勢:

1.可快速創(chuàng )建連接器,可任意放大縮小,可任意拖動,不需要手動繪制圖片,一鍵自動生成。市面上其他產品:通過畫圖軟件畫連接器,或者圖片導入的方式,不能任意拖動,不能任意縮放。

2.支持回路表導入功能,可以根據客戶提供的下線表一次導入回路表,線號顏色(根據客戶需求定制)

3.快速尋點,腳位自動編號,尋點自動跳轉,語音播報實際腳位,一人就能輕松完成探點工作,快速高效。

4.支持多用戶權限管理,可以設置權限配置。

5.多功能掃碼測試,支持掃碼重復報警,掃碼記錄報警

6.支持多段程序測試,且測試順序可以任意配置

7.自學習功能,智能錯誤提示,對于異常模塊可以快速定位到問題點

 8.系統提供鏈接器庫管理,在系統上模塊只需創(chuàng )建一次,所有項目共同使用。無需重新探點,重新繪圖。

9.靈活的打印功能,支持多種不同品牌打印機,打印參數設置方便快捷。

10.精準的電阻測試功能,120歐姆準確測試,同時支持多腳位并聯120歐姆電阻快速解決錯配問題。

11.二次鎖,氣密部件同步檢測快速穩定

12.系統可以對接客戶MES系統(定制)


 結構組成

一.臺架:常規的有斜面式、平面式、L型、H型,可根據客戶要求定制

二.導通測試儀:主機+從機的方式,點位可無限擴展,更靈活,性?xún)r(jià)比更高。測試信號穩定,不受點數多少影響,大線一樣可以快速穩定的測試。

三.電腦主機、顯示器、掃描槍、打印機等

四.測試模塊和蓋板

五.電氣組件

訂貨信息

線束導通測試臺

儀器配件

測試模塊:

1.氣動模塊:①主體部分由多層電木和POM組成,電木表面為防火面料,防劃防污。測試探針有鍍金臺階針和螺紋針可供選擇,使用壽命在10萬次左右,下面安裝有控制電路,控制電路具有防沖擊保護,電磁閥和氣缸均為特殊定制,整體工藝和使用壽命都有保證。

②能進行垂直度、二次鎖、防呆檢測

2.氣密模塊:①主體部分由多層電木和POM組成,電木表面為防火面料,防劃防污。腔體使用鋁腔或者銅腔,極大的保證對插精度和氣密性。測試探針有鍍金臺階針和螺紋針可供選擇,使用壽命在10萬次左右,下面安裝有控制電路,控制電路具有防沖擊保護,電磁閥和氣缸均為特殊定制,整體工藝和使用壽命都有保證。

②能進行垂直度、二次鎖、氣密性、防呆檢測

3.滑道模塊:主要由滑道治具和POM組成,測試探針有鍍金臺階針和螺紋針和一體針可供選擇,使用壽命在10萬次左右

4.手動模塊:主體部分為POM材質,固定結構有鉤子和卡扣可供選擇,鉤子又分為手動鉤子和可拔插鉤子。測試探針有鍍金臺階針和螺紋針和一體針可供選擇,使用壽命在10萬次左右
