本設備只要運用于新能源線束、高壓線束的測試。
采用一體機柜設計,測試點位可無限擴展
功能全面適用于多種不同領域
測試系統采用模塊化設計,性能穩定可靠
軟件系統功能強大,操作方便,編程簡易直觀
多種測試模塊選擇,可進行多點位快速測試
可設置用戶權限,有效保證測試文件的可控性和安全性
測試數據同步保存
可任意編輯打印內容
智能語音播報測試結果
輸出電壓 | |
AC 輸出 | 30mA |
測量精度 | 1%±5counts(5%±20 counts for real current) |
顯示精度 | 1μA |
頻率 | 50Hz/60Hz |
DC 輸出 | 10mA,顯示精度:0.1μA |
測量精度 | 1%±5counts(5%±20 counts for real current) |
顯示精度 | 0.1μA |
輸出電流 | |
AC 輸出 | 0.05-5KV |
測量精度 | 1%±5V |
顯示精度 | 2V |
頻率 | 50Hz/60Hz |
功率 | MAX:150VA |
DC 輸出 | 0.05-6KV |
測量精度 | 1%±5V |
顯示精度 | 2V |
功率 | MAX:60VA |
IR 輸出 | DC:0.05-1KV |
測量精度 | 1.5%±5V |
顯示精度 | 2V |
絕緣電阻 | |
IR 電壓 | DC范圍:0.05-1KV,電壓精度:1.5%±5V |
測試范圍 | 1MΩ-10GΩ |
測量顯示精度 | 0.1MΩ |
測量精度 | ≥500V:1MΩ-1GΩ:±5%±10 counts,1GΩ-10GΩ:±10%±10 counts,10GΩ-50GΩ:±15%±10 counts; |
≤500V:0.1MΩ-1GΩ:±10%±10 counts |
電弧測試 | |
設定方式 | 可程式 |
切斷電流范圍 | AC:1mA-15mA, DC:1mA-10mA |
偵測時間 | 10μs approx |
電阻測試 | |
導通 | 設置范圍0.1-500K |
電阻 | 0.1-100KΩ;±3%±0.1Ω |
100K-1M;±5% | |
0.01-75Ω;±3%±0.1Ω |
電感L、電容C、電阻R測試 | |
頻率 | 50Hz-1M可選 |
電平 | 0.1V-2V |
偏置電流 | 內置:0-1A可選,外置:0-120A可選 |
應用領域:
新能源汽車線束測試
高鐵、動車、軌道線束測試
航天、航空線束測試
醫療設備線束測試
家電、智能手機線束測試
其他行業高壓線束測試
功能介紹:
耐電壓測試
絕緣測試
導通測試
短路測試
電阻測試
LCR元件測試

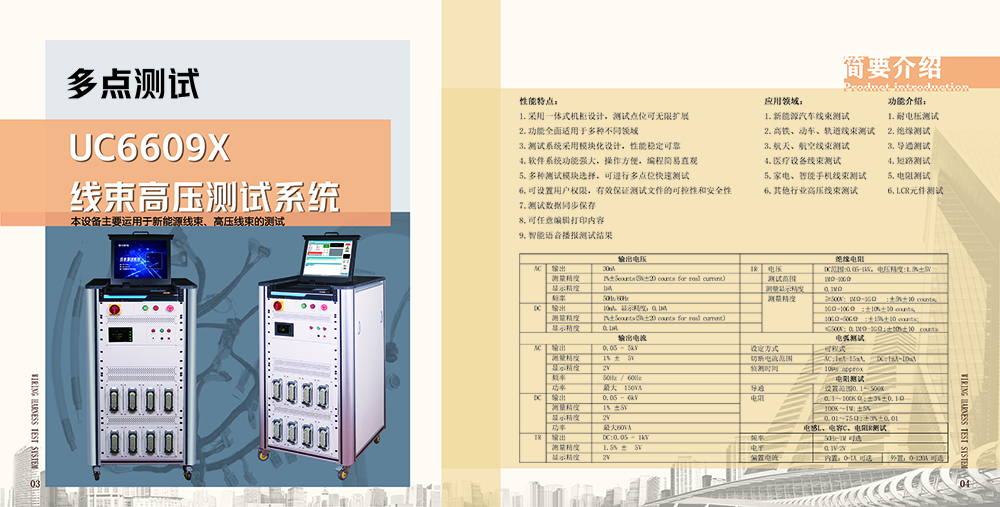

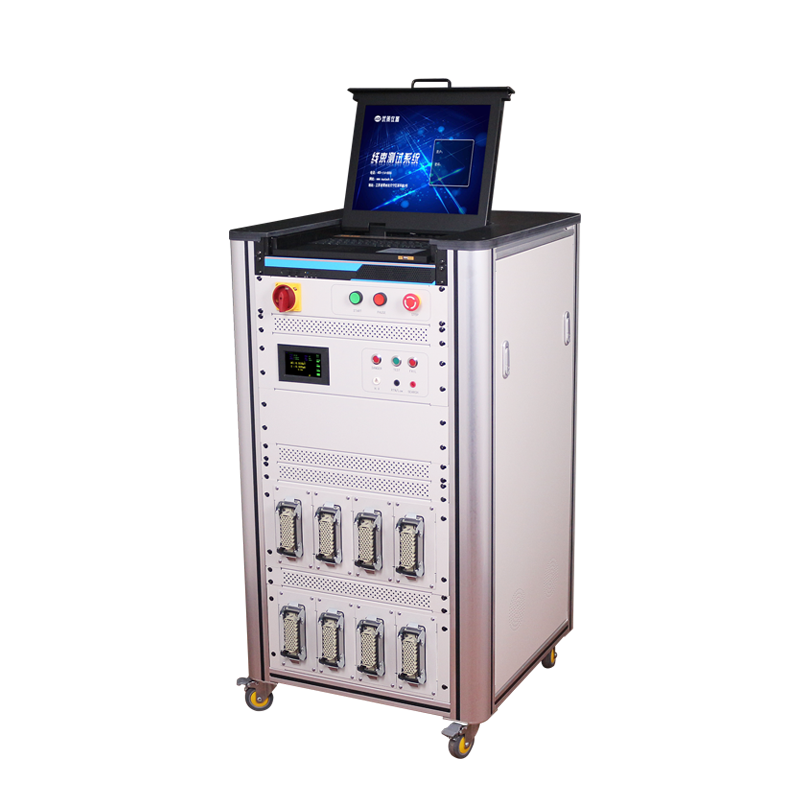

UC6609X 線束高壓測試系統
測試模塊:
1.氣動模塊:①主體部分由多層電木和POM組成,電木表面為防火面料,防劃防污。測試探針有鍍金臺階針和螺紋針可供選擇,使用壽命在10萬次左右,下面安裝有控制電路,控制電路具有防沖擊保護,電磁閥和氣缸均為特殊定制,整體工藝和使用壽命都有保證。
②能進行垂直度、二次鎖、防呆檢測
2.氣密模塊:①主體部分由多層電木和POM組成,電木表面為防火面料,防劃防污。腔體使用鋁腔或者銅腔,極大的保證對插精度和氣密性。測試探針有鍍金臺階針和螺紋針可供選擇,使用壽命在10萬次左右,下面安裝有控制電路,控制電路具有防沖擊保護,電磁閥和氣缸均為特殊定制,整體工藝和使用壽命都有保證。
②能進行垂直度、二次鎖、氣密性、防呆檢測
3.滑道模塊:主要由滑道治具和POM組成,測試探針有鍍金臺階針和螺紋針和一體針可供選擇,使用壽命在10萬次左右
4.手動模塊:主體部分為POM材質,固定結構有鉤子和卡扣可供選擇,鉤子又分為手動鉤子和可拔插鉤子。測試探針有鍍金臺階針和螺紋針和一體針可供選擇,使用壽命在10萬次左右
